A la hora de escoger las pantallas para nuestro invernadero, solemos fijarnos en el tejido: cuánto sombrea, qué ahorro energético ofrece, qué si puede controlar el fotoperiodo y, ahora también, que CAES puede retornarme. Pero también, tenemos otra decisión que nos va a hacer la vida más cómoda en función de nuestro invernadero: ¿Cómo queremos que trabaje el sistema?
El sistema de tracción se encarga de transmitir el movimiento del motor a la pantalla. Entre las soluciones completas para pantallas, tenemos que decidir su sistema de tracción, este puede ser tracción cremallera-tubo y tracción por cable. Ambas permiten extender y recoger la pantalla, aunque utilizan mecanismos diferentes.
Conocer esa diferencia ayuda a plantear una instalación adaptada a la estructura y al uso que se le pretende dar.
¿Qué es el sistema de accionamiento?
El sistema de tracción es un conjunto de componentes mecánicos que desplaza cada tramo de pantalla como un único sistema para que estas se puedan extender o recoger. El motorreductor aporta el movimiento y la transmisión lo lleva hasta los perfiles o tubos de arrastre a los que se sujeta el tejido.
Conviene distinguir entre el tejido y su mecanismo de accionamiento. La función de sombreo, ahorro energético u oscurecimiento depende de la pantalla elegida; la tracción permite situarla en la posición necesaria.

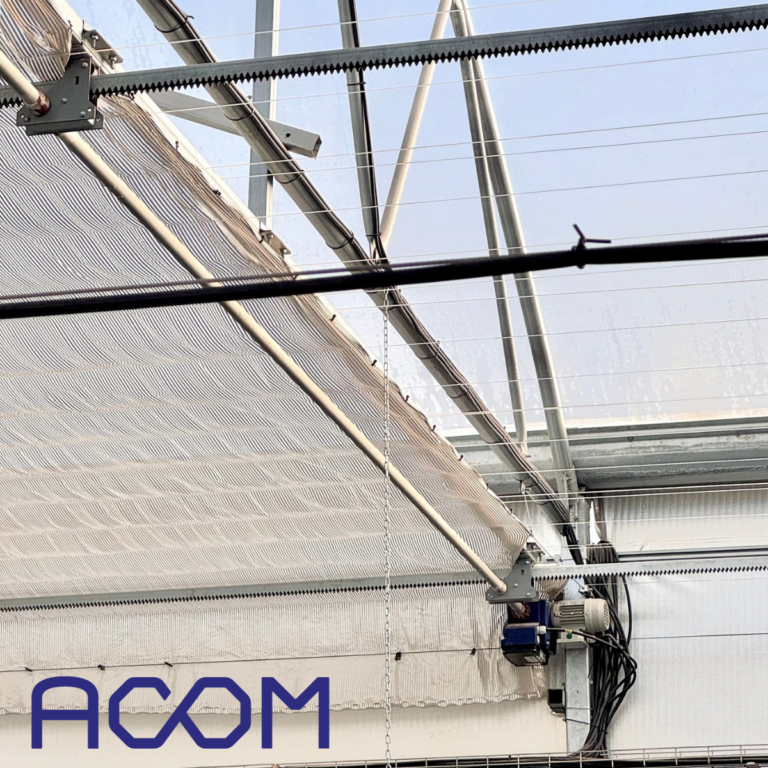

¿Cómo funciona el accionamiento cremallera-tubo?
Este sistema de cremallera-tubo consigue que el par de giro del accionamiento del motor se convierta en un desplazamiento lineal mediante un mecanismo de caja reductora y cremallera. A su vez, la cremallera está conectada a un tubo de 32 mm que transmite el movimiento longitudinal a los perfiles de arrastre transversales, gracias a los transmisores.
Este conjunto rígido empuja y tira (push-pull) de la pantalla para extenderla y recogerla. Los soportes y diábolos, permiten que los tubos se desplacen siguiendo el recorrido previsto y minimizando las fricciones y esfuerzos.
Para realizar la unión de estos elementos, contamos con el acople cremallera-tubo de 32 mm. La alineación del conjunto, tanto de las uniones como del guiado de los tubos, se debe revisar en el montaje. Este sistema de tracción es un sistema robusto, que requiere de bajos mantenimientos y preparado para una larga vida útil.

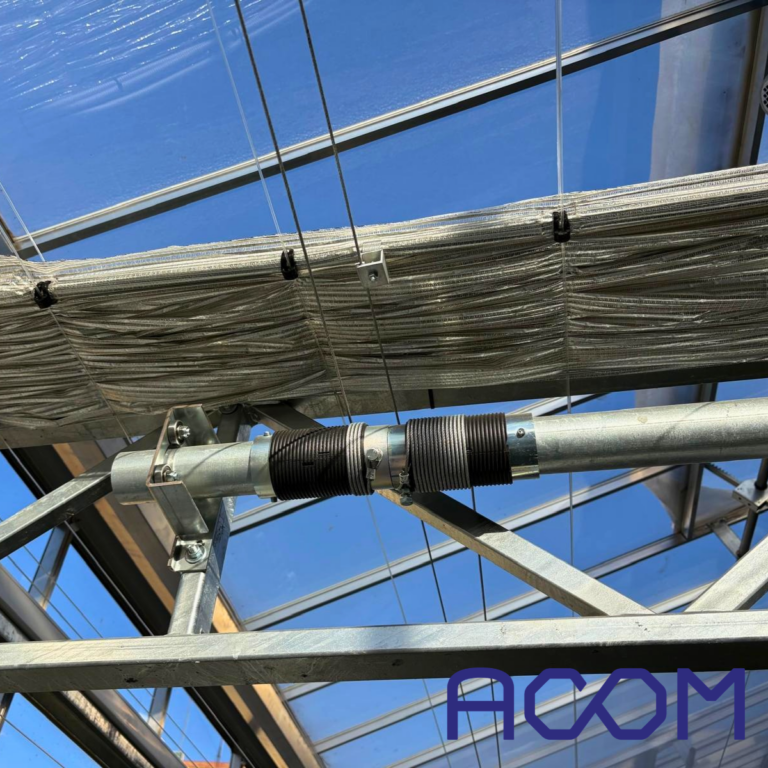

¿Cómo funciona el accionamiento por cable?
En el sistema por cable, el accionamiento funciona de manera distinta a la tracción cremallera-tubo. En este caso, el accionamiento gira sobre un eje que enrolla y desenrolla los cables de acero trenzado. Las poleas guían su recorrido y los elementos de conexión transmiten la tracción al tejido o paño móvil de la pantalla.
Así, el cable tira del conjunto de arrastre para desplazar la pantalla en uno u otro sentido, haciendo que la tensión correcta sea esencial para un correcto funcionamiento.
Un sistema de pantallas debe contemplar pantalla (tejido), transmisión, motorreductor y control. Elegir cada elemento teniendo en cuenta el conjunto, te permite plantear una solución coherente con el uso del invernadero.
Desde ACOM ofrecemos desde el sistema completo de pantallas, así como el de accionamiento, hasta su automatización para mejorar el control sobre el clima del invernadero.
Diferencias entre cremallera-tubo y cable
| Aspecto | Cremallera-tubo | Cable |
|---|---|---|
| Transmisión | Mediante cremallera y tubos rígidos. | Mediante cables de acero tensados. |
| Movimiento | Los tubos empujan y tiran del conjunto de arrastre. | Los cables tiran del conjunto en ambos sentidos. |
| Puntos de atención | Alineación, guías y uniones mecánicas. | Tensión, poleas y fijaciones del cable. |
| Inversión | Debe presupuestarse según su configuración. | Suele ser más económica, dependiendo del proyecto. |
La estructura también cuenta en esta decisión, ya que en determinadas configuraciones, la tracción por cable transmite esfuerzos a los frontales del invernadero que deben contemplarse en el diseño. Mientras que la solución cremallera-tubo puede reducir esos esfuerzos.
¿Qué sistema de accionamiento elegir para tu invernadero?
La elección del sistema de tracción se decide en el inicio del proyecto. Por eso, antes de decidir, conviene hacerte unas preguntas:
– ¿Qué estructura existe? Hay que comprobar dónde se fijarán los componentes y qué esfuerzos puede soportar.
– ¿Qué dimensiones y recorrido tendrá la pantalla? Estos datos ayudan a dimensionar la transmisión y el accionamiento de la pantalla.
– ¿Cómo se utilizará? Se recomienda definir la frecuencia de apertura y cierre de la pantalla, así como de las posiciones de trabajo necesarias.
– ¿Cómo se realizará el mantenimiento? Los componentes deben dejarse accesibles desde su diseño para su posible manipulación en el futuro.
No se puede clasificar un sistema como «más preciso» o «más resistente» porque el sistema debe valorarse sobre la instalación, cuál encaja mejor por sus componentes, dimensiones y condiciones de trabajo.
